Υψηλής απόδοσης θωράκιση DU για εφαρμογές ταλαντωτικών αυτοκινητοβιομηχανικών αποσβεστήρων

Προϊόντα

Μοντάρισμα απορροφητών κλονισμού

Υποστήριγμα απορροφητών κλονισμού

Ράβδος εμβόλων απορροφητών κλονισμού

Δαχτυλίδι οδηγών

Επικοινωνήστε μαζί μας

sales@xyptfe.com

008613586885132

Επικοινωνήστε Τώρα

Υψηλής απόδοσης θωράκιση DU για εφαρμογές ταλαντωτικών αυτοκινητοβιομηχανικών αποσβεστήρων

MOQ:	500 τεμ
Τιμή:	negotiable
Τυπική συσκευασία:	Ξύλινη θήκη για κάθε 8ctns / 12ctns / 16ctns για θαλάσσια αποστολή
Προθεσμία παράδοσης:	Δύο εβδομάδες μετά τη λήψη της πληρωμής σας
Τρόπος πληρωμής:	T/T
Δυνατότητα ανεφοδιασμού:	50.000 τμχ το μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

NINGBO, ΚΙΝΑ

Μάρκα

XIAYI

Πιστοποίηση

IATF16949:2016

Αριθμό μοντέλου

Όνομα προϊόντος:

Πυκνός

Σκηνή θάμνου:

PTFE, PTFE, POM πλαστικό, κασσίτερο, ψευδάργυρο

Εφαρμογή:

Βαρύ όχημα

Επιφάνεια:

χαλκού, επίστρωση ψευδαργύρου

Σχήμα:

Κύλινδρο, Πλακέτα ώθησης

Λίπανση:

PTFE, POM, γραφίτη

Επένδυση:

Ψεκάστε PTFE

Πρότυπο:

DIN 1494

Επισημαίνω:

Σφραγίδες βαρέος φορτίου DU για αποσβεστήρες

Καθαρισμός οχημάτων με εγγύηση

Κεφάλαιο 3 του παρόντος παραρτήματος

Περιγραφή προϊόντος

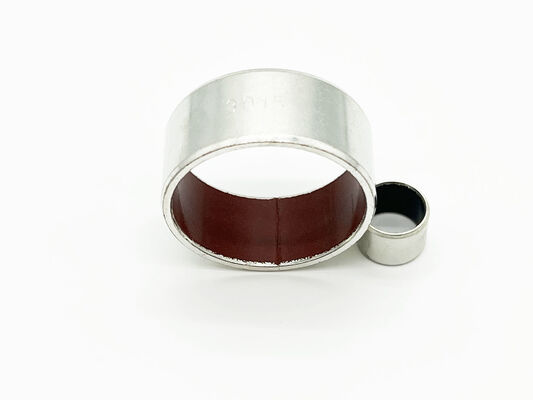

Δακτύλιος DU Σχεδιασμένος για Ταλαντωτική Λειτουργία Αποσβεστήρων Αυτοκινήτων

Μοντέλο DP-4 / SF-1D | Μάρκα XIAYI | Πιστοποίηση IATF16949:2016

Ο δακτύλιος DP-4 DU είναι ένα αυτολιπαινόμενο έδρανο ολίσθησης χωρίς απαιτήσεις συντήρησης, κατασκευασμένο για ράβδους αποσβεστήρων, αρθρώσεις ανάρτησης και συστήματα συνδέσμων που λειτουργούν σε συνεχή ταλαντωτική κίνηση. Η σύνθετη δομή τριών στρώσεων — υπόστρωμα χάλυβα χαμηλού άνθρακα, ενδιάμεση στρώση πυροσυσσωματωμένου πορώδους ορείχαλκου και επιφάνεια ολίσθησης κατά της τριβής με βάση το PTFE — παρέχει σταθερή καθοδήγηση χαμηλής τριβής από -195oC έως +280oC χωρίς εξωτερικά συστήματα γράσου ή λαδιού.

Επισκόπηση Απόδοσης

-195oC έως +280oCΕύρος θερμοκρασίας λειτουργίας

250 N/mm²Στατική φέρουσα ικανότητα

140 N/mm²Δυναμική φέρουσα ικανότητα

0.04 – 0.20Συντελεστής τριβής, ξηρή λειτουργία

Πώς Λειτουργεί το Σύστημα Τριών Στρώσεων

Κάθε στρώση έχει έναν εξειδικευμένο ρόλο, ώστε ο δακτύλιος να διατηρεί ακριβή απόδοση όταν οι συνθήκες λειτουργίας γίνονται απαιτητικές:

Επιφανειακή στρώση PTFE + ινών (0.01 – 0.03 mm): μια αυτολιπαινόμενη επιφάνεια κατά της τριβής που μεταφέρει ένα εξαιρετικά λεπτό φιλμ στον συνεργαζόμενο άξονα, μειώνοντας την τριβή και προστατεύοντας και τα δύο εξαρτήματα από τη φθορά.
Ενδιάμεση στρώση πυροσυσσωματωμένου πορώδους ορείχαλκου (0.20 – 0.35 mm): απάγει τη θερμότητα από τη ζώνη επαφής, αποθηκεύει λιπαντικό ως ενσωματωμένο απόθεμα και συνδέει το χαλύβδινο υπόστρωμα με τη στρώση PTFE.
Υπόστρωμα χάλυβα χαμηλού άνθρακα: φέρει βαριά φορτία, διατηρεί τη διαστατική σταθερότητα υπό καταπόνηση και διαχέει τη θερμότητα στο περίβλημα.
Επιμετάλλωση χαλκού/κασσιτέρου (0.002 mm): προστατεύει το χαλύβδινο υπόστρωμα από τη διάβρωση σε υγρά ή χημικά εκτεθειμένα συγκροτήματα.

Τεχνικές Προδιαγραφές

Παράμετρος	Τιμή
Μοντέλο	DP-4 / SF-1D
Εύρος Θερμοκρασίας Λειτουργίας	-195oC έως +280oC
Φέρουσα Ικανότητα (Στατική)	Έως 250 N/mm²
Φέρουσα Ικανότητα (Δυναμική)	Έως 140 N/mm²
Μέγιστη Ταχύτητα Ολίσθησης (Ξηρή)	2.5 m/s
Συντελεστής Τριβής (Ξηρός)	0.04 – 0.20
Πάχος Επιφανειακής Στρώσης	0.01 – 0.03 mm
Συνιστώμενη Ανοχή Άξονα	h7 – h9
Συνιστώμενη Ανοχή Περιβλήματος	H7
Επιλογές Μορφής	Κυλινδρικός, Με φλάντζα, Ροδέλα ώσης

Συνήθεις Προβληματισμοί Λειτουργίας και Απαντήσεις

"Η ταλαντωτική κίνηση ωθεί το γράσο έξω από τη ζώνη επαφής, επομένως οι δακτύλιοι με γράσο χρειάζονται συχνή επαναλίπανση."

Το DP-4 αυτολιπαίνεται. Η επιφάνεια PTFE επανασχηματίζει το φιλμ μεταφοράς της στον άξονα κατά τη διάρκεια κάθε κύκλου ταλάντωσης, διατηρώντας την τριβή χαμηλή και σταθερή χωρίς να απαιτείται προγραμματισμένη πρόσβαση συντήρησης.

"Η υψηλή θερμοκρασία περιβάλλοντος στον χώρο του κινητήρα και στις περιοχές εξάτμισης προκαλεί εμπλοκή ή μαλάκωμα των τυπικών δακτυλίων."

Με ανώτατο όριο τους 280oC, το DP-4 διατηρεί τη διαστατική του σταθερότητα και την απόδοση τριβής πολύ πάνω από το θερμικό όριο του λιπασμένου ορείχαλκου. Το χαλύβδινο υπόστρωμα απάγει συνεχώς τη θερμότητα έξω από τη διεπιφάνεια.

"Τα σημεία άρθρωσης σε σφραγισμένα συγκροτήματα δεν είναι προσβάσιμα για περιοδική λίπανση."

Το DP-4 έχει σχεδιαστεί για εγκατάσταση τύπου «τοποθέτηση και τέλος». Δεν απαιτούνται γρασαδόροι, σωληνώσεις λαδιού ή προγράμματα λίπανσης, ενώ η ενδιάμεση στρώση πυροσυσσωματωμένου ορείχαλκου λειτουργεί ως εφεδρικό απόθεμα λιπαντικού για παρατεταμένη διάρκεια ζωής.

"Τα κρουστικά φορτία κατά την εκκίνηση παραμορφώνουν τα έδρανα ολίσθησης και αφήνουν μόνιμα σημάδια στην επιφάνεια επαφής."

Το σύνθετο υλικό με χαλύβδινο υπόστρωμα διαχειρίζεται στατικά φορτία έως 250 N/mm² χωρίς μόνιμη παραμόρφωση, παρουσιάζοντας αντίσταση στο φαινόμενο brinelling, ενώ η στρώση PTFE προσφέρει άμεση ολίσθηση χαμηλής τριβής από τη στιγμή που ξεκινά η κίνηση.

Πού Υπερέχει

Αποσβεστήρες αυτοκινήτων και σημεία άρθρωσης αμορτισέρ
Σύνδεσμοι ανάρτησης, ναυτικά κλειδιά ελατηρίων και δακτύλιοι ακραξονίων (kingpin)
Κολόνες τιμονιού και συγκροτήματα άρθρωσης πεντάλ
Συστήματα πλαισίου βαρέων και εμπορικών οχημάτων
Σύνδεσμοι γεωργικού και κατασκευαστικού εξοπλισμού
Αρθρώσεις βιομηχανικού αυτοματισμού και ράουλα μεταφορέων

Κατασκευασμένο για Προγράμματα OEM και Aftermarket

Τεχνική υποστήριξη

Προσαρμοσμένες διαστάσεις εσωτερικής διαμέτρου, εξωτερικής διαμέτρου, μήκους και φλάντζας
Καθοδήγηση επιλογής υλικού και ανοχών για το περίβλημα και τον άξονά σας
Δείγματα πρωτοτύπων για επικύρωση πριν από τη μαζική παραγωγή

Παραγωγική ικανότητα

Σύστημα ποιότητας πιστοποιημένο κατά IATF16949:2016
Μηνιαία παραγωγική δυναμικότητα άνω των 50.000 τεμαχίων
Τυπικός χρόνος παράδοσης περίπου 2 εβδομάδων μετά την έγκριση σχεδίου

Συχνές Ερωτήσεις

Ε: Πώς συμπεριφέρεται ένας δακτύλιος DU σε ταλαντωτική κίνηση σε σύγκριση με τη συνεχή περιστροφή;

Το φιλμ μεταφοράς PTFE είναι εξίσου αποτελεσματικό και στους δύο τύπους κίνησης. Η ταλαντωτική λειτουργία μάλιστα επωφελείται περισσότερο, επειδή το φιλμ επανεναποτίθεται στην ίδια ζώνη επαφής σε κάθε κύκλο, διατηρώντας την τριβή χαμηλή καθ' όλη τη διάρκεια ζωής.

Ε: Ποια σκληρότητα και φινίρισμα άξονα συνιστάτε για τους δακτυλίους DP-4;

Σκληρυμένες επιφάνειες άξονα περίπου 45 HRC ή παραπάνω με φινίρισμα Ra 0.2 – 0.4 µm παρέχουν τη μεγαλύτερη διάρκεια ζωής έναντι φθοράς. Η συνιστώμενη ανοχή άξονα είναι h7 – h9 με οπή περιβλήματος H7.

Ε: Μπορεί το DP-4 να ανταπεξέλθει σε φορτία ακμών ή κακή ευθυγράμμιση στις αρθρώσεις των αποσβεστήρων;

Ναι. Οι εκδόσεις με φλάντζα και οι ροδέλες ώσης κατανέμουν τα αξονικά φορτία σε ευρύτερη επιφάνεια. Για έντονες συνθήκες φόρτισης ακμών, η τεχνική ομάδα μας μπορεί να εξετάσει τον λόγο μήκους προς διάμετρο και να προτείνει τη βέλτιστη διαμόρφωση.

Ε: Απαιτείται περίοδος στρωσίματος πριν από την εφαρμογή πλήρους φορτίου;

Συνιστάται ένα σύντομο στρώσιμο σε μέτριο φορτίο για να δημιουργηθεί το φιλμ μεταφοράς στον συνεργαζόμενο άξονα. Μετά από αυτή τη σύντομη περίοδο, ο δακτύλιος λειτουργεί στο πλήρες ονομαστικό φορτίο και ταχύτητα.

Ε: Πώς τοποθετούνται οι δακτύλιοι DP-4;

Τοποθετούνται με πρεσάρισμα σε οπή περιβλήματος H7. Τα λοξοτομημένα άκρα του περιβλήματος διευκολύνουν την εισαγωγή και αποτρέπουν τη ζημιά στα άκρα. Για τις περισσότερες εφαρμογές δεν απαιτούνται πρόσθετες διατάξεις ασφάλισης μετά την επίτευξη της πρεσαριστής συναρμογής.

Ε: Ποιος είναι ο χρόνος παράδοσης για παραγγελίες παραγωγής αποσβεστήρων OEM;

Η τυπική παράδοση είναι περίπου 2 εβδομάδες από την έγκριση του σχεδίου και την πληρωμή. Η παραγωγική δυναμικότητα υπερβαίνει τα 50.000 τεμάχια ανά μήνα, διασφαλίζοντας αξιόπιστο εφοδιασμό για προγραμματισμένα έργα OEM.

Για προσαρμοσμένα σχέδια, αξιολογήσεις εφαρμογών ή αιτήματα δειγμάτων, επικοινωνήστε με την τεχνική ομάδα της XIAYI με τις διαστατικές και λειτουργικές απαιτήσεις σας.
